Hidraulikus hajtások

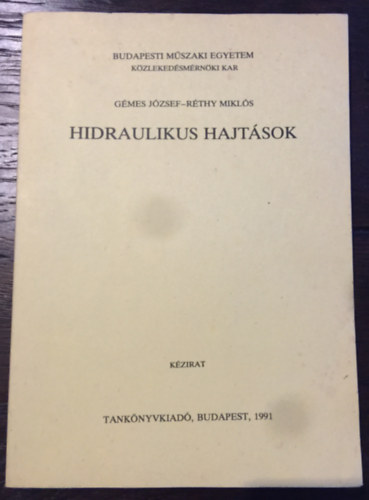

Kézirat. Fekete-fehér ábrákkal illusztrált, kihajtható melléklettel. J-7-934. Megjelent 385 példányban. Ez a jegyzet a Budapesti Műszaki Egyetem Építő- és Anyagmozgató Gépek Tanszékének keretében a Közlekedésmérnöki Kar Gépesítési Szakának Anyagmozgatási gépész és az Építőgépész ágazatán tartott "Hidraulikus hajtások" című előadásoknak anyagát tartalmazza. A tárgy keretébe a hidrosztatikus-hidrodinamikus-pneumatikus és pneumohidraulikus hajtások tartoznak. A tananyag a hajtási módok helyes megválasztását; hajtási-vezérlési és szabályozási rendszerek tervezését, az alkalmazott elemek funkcióit, típusait és az üzemviteli sajátosságokat tartalmazza. A tárgykör kapcsolódik a mérnöki fizika, matematika tantárgyak előadási anyagához. A gép- és készülékismeretet illetően a kereskedelemben forgalmazott, a KGST keretében elfogadott "TGL" szabványosított elemei kerülnek elsősorban bemutatásra. Az ismertetett példák elsősorban szocialista országokban gyártott építő- vagy anyagmozgató gépek hajtási rendszereinek köréből kerültek kiválasztásra. Mind a készülék, mind a jellegzetes kapcsolási rendszerek bemutatására és a számítási technika elsajátítására tantermi, illetve mérési gyakorlat és üzemlátogatás kapcsolódik egy-egy előadási anyaghoz. A hidraulikus és pneumatikus hajtások tárgyi anyaga a későbbi tanulmányok során a Gépesitési szak tárgyainak szerves részévé válik a mechanikus és elektromos hajtások mellett. TARTALOM Bevezetés 3 Hajtásmódok jellemzői 5 Hajtóenergia források 6 Belőségésű motorok 6 Villamos motorok 7 Hajtások összehasoníltása 8 Mechanikus hajtás 9 Elektromos hajtás 9 Hidrosztatikus hajtás 9 Hidrodinamikus hajtás 11 Pneumatikus hajtás 11 Pneumohidraulikus hajtás 12 Hidrosztatikus hajtás 13 A hidrosztatikus hajtás felépítése 13 Energiahordozó folyadék 17 A munkafolyadékok térfogatváltozása 19 Fajhő 21 Viszkozitás Olajkezelés 23 Tűzálló folyadékok 24 Áramlástani összefoglalás 24 Nyugvó folyadék fizikai alaptörvényei 25 Áramló folyadék alaptételei 26 Áramlási veszteségek 27 Résveszteség 33 Hidraulika energia folyamat 34 Teljesítményszámítás 36 Hőegyensúly 39 Dinamikus hatások 41 Hidrosztatikus hajtás építőelemei 52 Szivattyúk 53 Hidromotorok és szivattyú-motor kombinációk 53 Szivattyú- és motorszabályozás 67 Irányító elemek 73 Kiegészítő és összekötő elemek 90 Hidrosztatikus körfolyam felépítése 97 Nyitott körfolyamak alapkapcsolásai 99 Zárt körfolyam kapcsolásai 1136 Alkalmazási példák 114 Sebességállítás különleges módjai 115 Nyitott körű hajtás generátoros (motorfékes) süllyesztéssel 116 Gémbillentő- és forgatómüvek nyitott körű kapcsolása 117 Összetett hajtáscsoportok 119 Hidrodinamikus hajtás 123 Nyomatékváltó felépítése és műkdőse 124 Nyomatékváltó típusok 130 Lapátozás kialakítása 131 Szabályozható lapátszögű nyomatékváltó 132 Többfázisú nyomatékváltók 133 Differenciáltváltók 134 Tengelykapcsolók felépítése és működése 140 Tengelykapcsoló típusok 143 Állandó töltésű tengelykapcsolók 143 Mellékteres kapcsolók 146 Oldható kapcsolók 146 Szabályozható tengelykapcsoló 151 Megvalósított tengelykapcsoló típusok 155 Hidrodinamikus erőátviteli rendszerek 158 Nyomatékváltós hajtásegység gázturbinával 161 Tengelykapcsolós hajtásegység aszinkron motorral 162 Belsőégésű motor és hidrodinamikus hajtásegység üzeme 162 Hidraulikus oldal vezérlése 164 Pneumatikus hajtás 167 A pneumatikus hajtás alkalmazási területe és felépítése 167 Energiahordozó közeg állapotváltozásai 171 Energiaegyenletek 172 Nedves levegő állapotváltozásai 176 Áramlástani alapok 179 Ideális gáz kiömlése 179 Valóságos gázáramlás 181 Áramlás állandó térfogatú tartályok között 184 Energiaelőállítás és tárolás 187 Pneumatikus hajtás építőelemei 188 Levegő előkészítő egység 190 Energiafelhasználók 192 Irányító elemek 203 Tartozékok 212 Elemkiválasztás szempontjai 216 Pneumatikus hajtásrendszerek 217 Hajtásrendszer elvi felépítése 217 Fogyasztók kapcsolási módjai 220 Jeladás és jelvezérlési kapcsolások 223 Logikai kapcsolások 226 Alapkapcsolások 228 Megvalósított kapcsolási példák 244 Pneumo-hidraulikus hajtás 248 Nyitott olajkörű áttételezés nélküli rendszer 248 Nyomásáttételezés nélküli zárt rendszer 249 Egynyomású nyitott olajkörű nyomásátalakítók 251 Kétnyomású nyitott olajkörű nyomásátalakítók 252 Alkalmazási példa 253
